jueves, 14 de noviembre de 2019

Estudiantes de nivelacion 2019



Estudiantes que deben asistir el dia 15 de noviembre para culminar el proceso de nivelacion.



Adicional a los  estudiantes que ya fueron informados.

miércoles, 2 de octubre de 2019

Propuesta Murofilo Grado NOVENO

Propuesta Murofilo

Se presenta una imagen para realizar las respectivas conexiones, recuerden que no es necesario el uso de los motoreductores, hacer los ajustes  necesarios de acuerdo a su proyecto.

Primera entrega: 15 de octubre de 2019
Entrega proyecto final: 22 de octubre de 2019




martes, 24 de septiembre de 2019

PROYECTO GRADOS SÉPTIMOS


PROYECTO GRADOS SÉPTIMOS






lunes, 23 de septiembre de 2019

PROYECTOS GRADO OCTAVO 2019



PROYECTOS GRADO OCTAVO 2019



LUCES CORRECTO E INCORRECTO


LUCES CORRECTO E INCORRECTO

Presentamos la propuesta de trabajo para las luces de correcto e incorrecto cuya fecha de entrega es el Martes 15 de octubre de 2019.




















martes, 16 de julio de 2019

Materiales y video taller soldadura


Materiales taller soldadura

Baquela perforada de 3,5cmX 5cm (Tamaño mínimo)
2 leds
1 Resistencia de 330 Ohmios
1 Resistencia de 560 Ohmios
1 Condensador de 100 Microfaradios
20 Cms de cable UTP (Tamaño mínimo)

Soldadura estaño
Crema para soldar (Opcional)
Trozo ded algodon (Opcional)

Consejos para soldar con estaño.


jueves, 30 de mayo de 2019

Poyecto pulsadores 2019

Proyecto Pulsadores 2019

El proyecto pulsadores consiste en representar una tabla de puntajes para un juego, a continuación encontraran la información necesaria para el montaje del circuito, la presentación dependerá de la creatividad de cada uno de los grupos de trabajo.




1. Para la elaboración de los pulsadores se utilizaran los siguientes materiales:

3 rectángulos de cartón de 3cms X 6 cms (se sacaron de una caja de cartón reciclado)
6 rectángulos de papel de 1cm X 3cms (se sacaron del empaque de caja de gelatina)
1 trozo de papel aluminio

1. Para la del circuito se utilizaran los siguientes materiales:

3 leds
3 resistencias de 330 Ohmios (naranja, naranja, marrón)
1 metro de cable UTP
1 trozo de carton  (_De una caja de cartón reciclado)


Como lo muestra la siguiente imagen.



 Con los materiales listos se procede con el armado de los pulsadores,

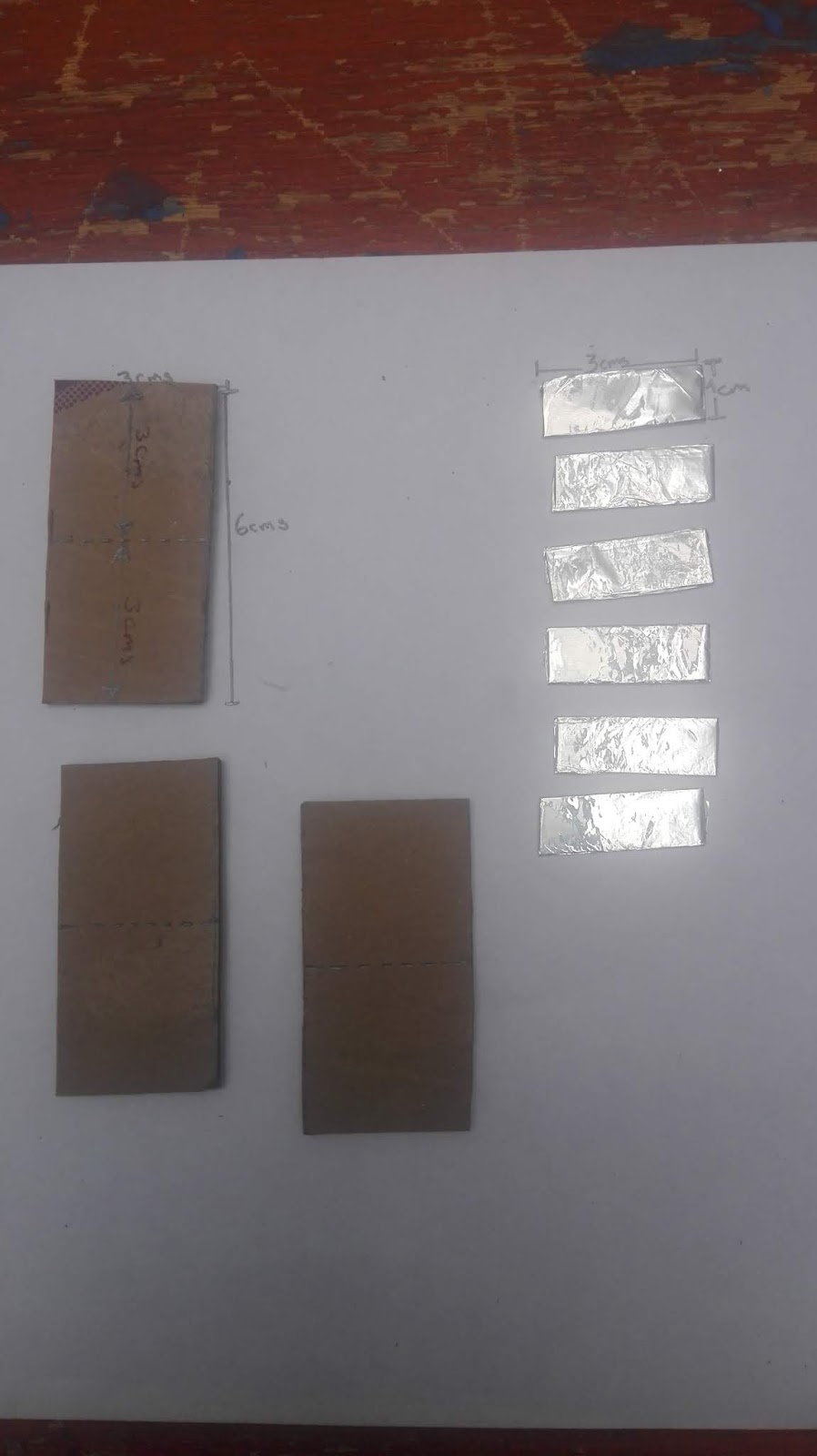

2. Se envuelve el papel aluminio en los rectángulos de 1cm X 3 cms.


Quedara así:


 3. A continuación se procede a pegarlos rectángulos de 1 cm X 3cms, en cada uno de los rectángulos de 3cms X 6 cms. como lo muestra la siguiente imagen.

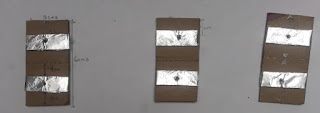

4. Con la ayuda de un tornillo, se hace un pequeño orificio en el centro de los contactos.


Quedara así:

5. se procede a realizar el circuito. inicialmente se recortan dos trozos de cable (Depende del tamaño de cada maqueta) y un tercer cable que es el que va conectado a la fuente de alimentacion (Pila.)
Se presenta el cirtuito antes de su armado.


6. Se coloca el primer pulsador y se pega a la base con silicona cálida.


7. Se coloca el segundo pulsador, pasando la punta de los cables por el orificio ( como lo señala la flecha) y se pega a la base con silicona cálida.


 7. Se coloca el tercer pulsador, pasando la punta de los cables por el orificio ( como lo señala la flecha) y se pega a la base con silicona cálida.


 Quedara así:


Se doblan las puntas de los cables.


Se ubican en la posición donde van a quedar, se fijan con  silicona caliente (opcional).
 Quedara así:
 Se colocan los leds como se muestra la imagen, recordando que no es necesario soldar solamente unir los cables (enrollando). Recuerden la importancia de identificar la parte negativa y positiva del led como muestra la imagen.
 Se añaden los cables del positivo (cable color verde), a cada uno de los pulsadores. (ver imagen).
 A continuacion vamos a tomar el cable que va ir conectado al Arduino (cable blanco con verde)
 Se repite el paso anterior con los otros dos leds y quedara así:
 Marcamos los cables según corresponda su función.


 Con ayuda de un pitillo colocamos los cables dentro para mejorar la presentación.
 Los tres leds van conectados al mismo cable negativo (cable color naranja). (ver imagen).
 Marcamos los cables según corresponda su función.
 Probamos que los tres leds enciendan, lo podemos hacer usando una pila de 9v (opcional).
Listo, el circuito esta listo, recuerda que esto es un EJEMPLO  y que puedes personalizar tu proyecto en la forma que desees.

lunes, 25 de febrero de 2019

Ejemplo graficas funciones grado octavo



Ejemplo gráficas funciones grado octavo

Ejemplo funciones lineales y cuadráticas Excel


Funciones cuadrática y exponencial con Excel





Ejemplo para la Función Cuadrática  Z=X^ 2+Y ^2
